Hoe meet ik mijn cilinderslot?

De maat van een cilinderslot is afhankelijk van twee factoren. De dikte van de deur en de dikte van het deurbeslag. Onderstaand geeft Slotendiscounter u twee gemakkelijke manieren om uw cilinderslot op te meten.

LET OP: Een cilinderslot mag volgens het Politiekeurmerk Veilig Wonen niet meer dan 3 mm uitsteken indien het een buitendeur betreft!

Meetmethode

  1. 1. Een losse hele cilinder opmeten.
  2. 2. Een losse halve cilinder opmeten.
  3. 3. Een cilinder opmeten die nog in de deur gevestigd zit.

1. Een losse hele cilinder opmeten

Een hele cilinder is zowel van binnen als van buiten te bedienen met een sleutel.

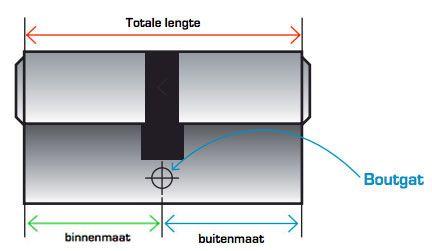

Een cilinderslot wordt gemeten vanaf het midden van de cilinder, in het hart van het boutgat. Hier wordt de cilinder tevens in het slot mee vastgezet. De maatvoering van een cilinderslot wordt aangegeven in bijvoorbeeld 30/30. Dit betekend dat de linkerzijde (binnenmaat) 30 mm is en de rechterzijde (buitenmaat) 30 mm is. De totale lengte van de cilinder is hier 60 mm.

Het verschil tussen de binnenmaat en de buitenmaat kan van belang zijn. Indien een draaiknop gewenst is, noteert u dan goed aan welke zijde de draaiknop moet worden bevestigd!



2. Een losse halve cilinder opmeten

Een halve cilinder is eenzijdig te bedienen met een sleutel.

Een cilinderslot wordt gemeten vanaf het midden van de cilinder, in het hart van het boutgat. Hier wordt de cilinder tevens in het slot mee vastgezet. De zogenaamde blinde zijde is bij een halve cilinder altijd 10 mm. De maatvoering van een halve cilinder wordt aangegeven in bijvoorbeeld 30/10. Dit betekent dat de linkerzijde (buitenmaat) 30 mm is en de rechterzijde (binnenmaat) 10 mm is. De totale lengte van de cilinder is hier 40 mm.





















3. Een cilinder opmeten die nog in de deur gevestigd zit.

 U begint met meten vanuit het hart van de cilindervastzetschroef (zie rode pijl). Dit is de eerste schroef onder de nachtschoot. Vervolgens meet u de afstand naar links tot aan waar het deurbeslag bevestigd wordt. Vervolgens telt u bij deze afstand de dikte van het deurbeslag aan die zijde erbij op. Dit herhaalt u vervolgens voor de rechter zijde.

Voorbeeld: Afstand tot linker zijde (20 mm) + dikte deurbeslag (8 mm) = 28 mm
Voorbeeld: Afstand tot rechter zijde (20 mm) + dikte deurbeslag ( 15 mm) = 35 mm

Een cilinderlengte is minimaal 30 mm en mag niet meer dan 3 mm uit het deurbeslag steken om te voldoen aan de eisen van het Politiekeurmerk Veilig Wonen. Daarbij kan een cilinder in stappen van 5 mm verlengt worden.

In dit voorbeeld betekend is er een cilinderslot nodig is van 30/35.
